冬季若溫度低于10℃，RJ耐磨防腐涂料產(chǎn)品粘稠度增加，流淌性和粘接性變差，不容易攪拌，非常不利于在設(shè)備磨損腐蝕基材表面涂覆施工。所以冬季施工一定要對(duì)RJ耐磨防腐涂料產(chǎn)品進(jìn)行預(yù)熱，涂覆完成后，對(duì)工件進(jìn)行加溫固化處理。

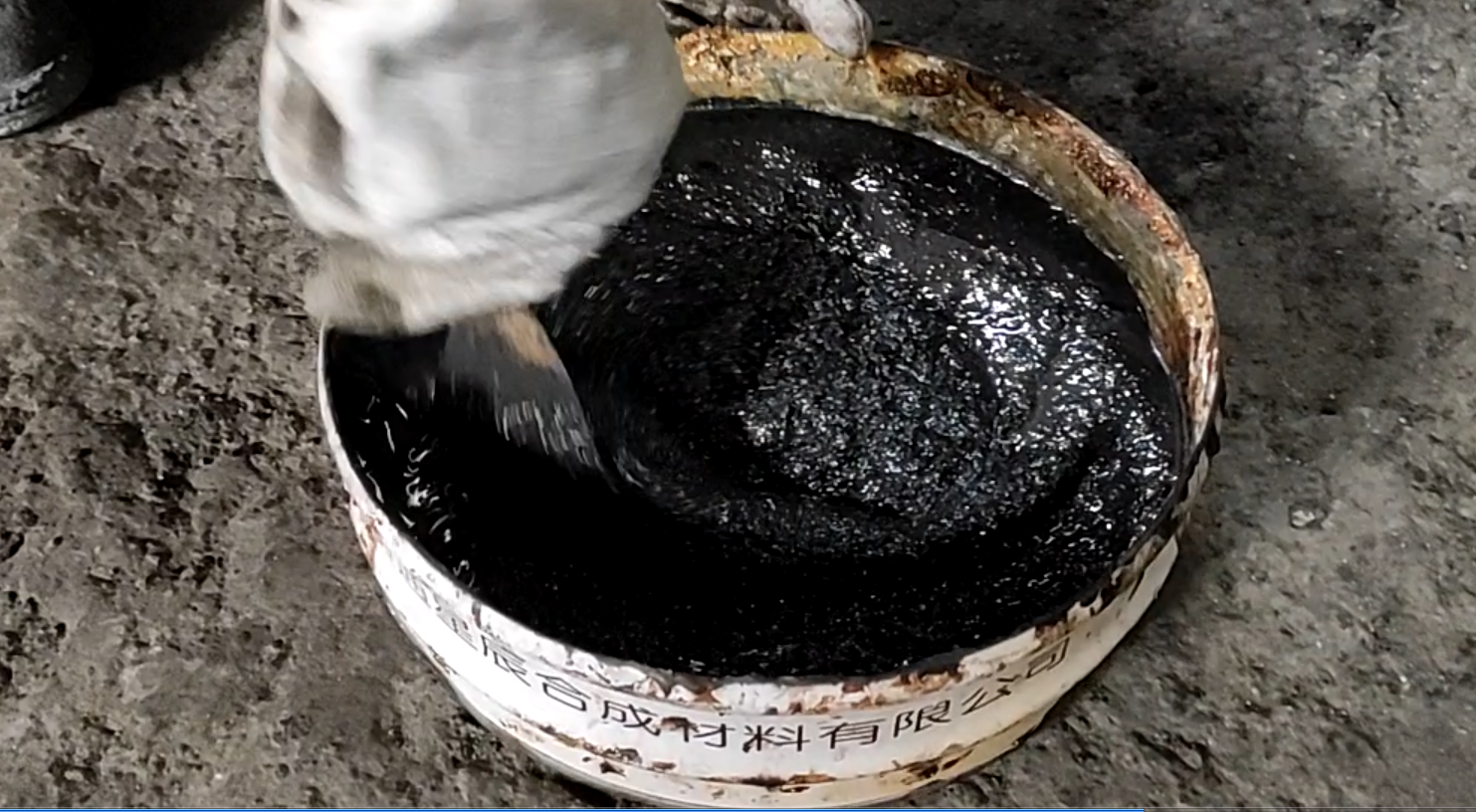

有條件的對(duì)工件提前預(yù)熱，溫度以以60到70度為益。如果是常溫產(chǎn)品，可將A組份在加熱箱，電爐，或加熱盤上加熱至30~40℃；加溫料、高溫料需要加溫至40~60℃，使材料容易攪拌和施膠；一般是邊施工邊配置材料，一次配置量最大不超過(guò)5公斤，混合后的膠沾劑在料盤中建議3分鐘內(nèi)用完，氣溫過(guò)低粘稠度增大，不利于施膠作業(yè)。

冬季工件涂層加溫固化：

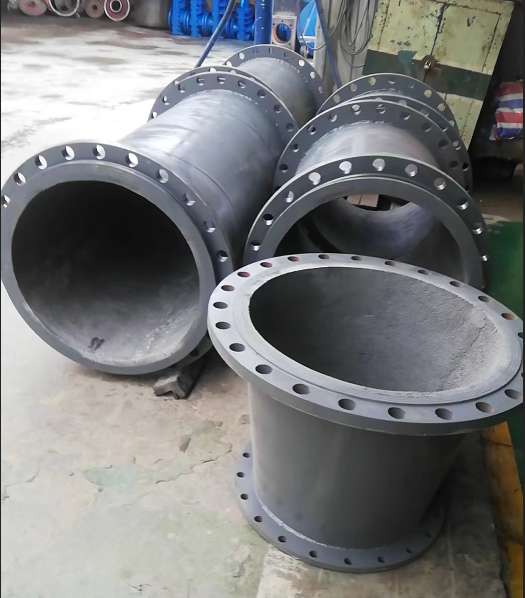

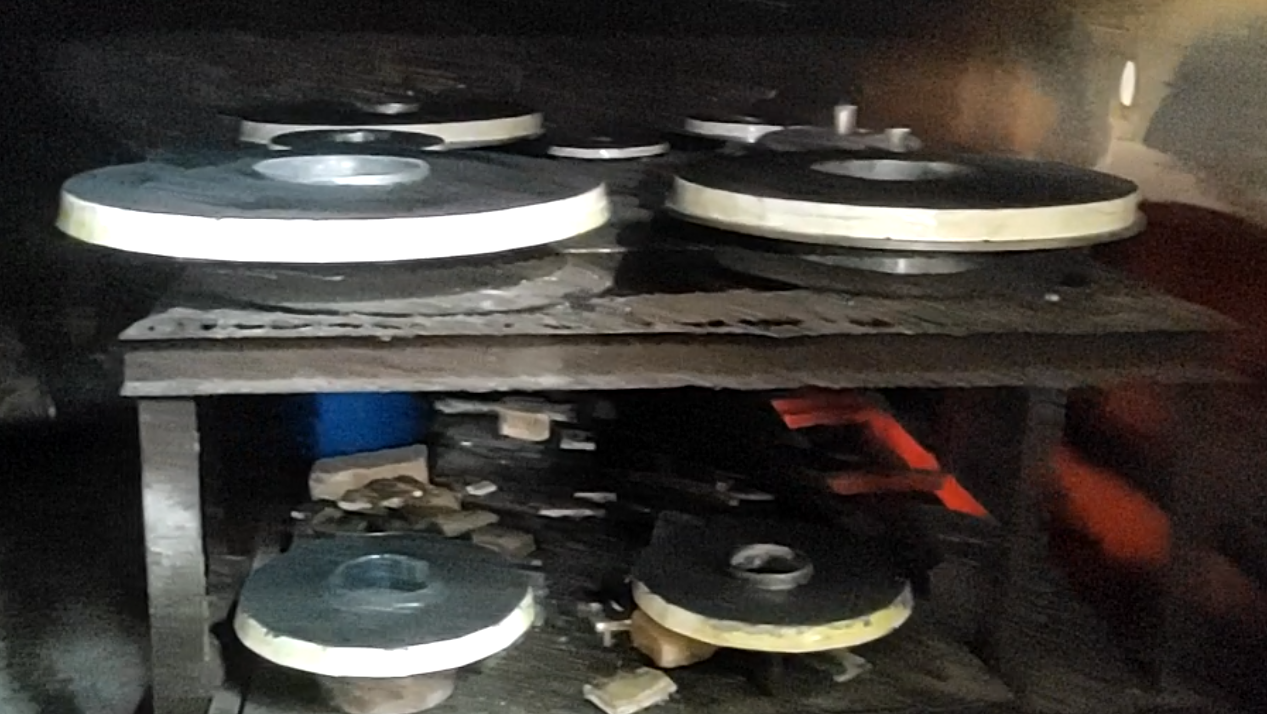

常溫料，可在加熱設(shè)備中把修復(fù)好的工件緩慢加熱至80℃-90℃保溫1小時(shí)以上即可全完固化；也可以使用熱風(fēng)機(jī)等設(shè)備對(duì)工件表面進(jìn)行加溫處理，縮短固化時(shí)間，如果冬季室溫達(dá)到25°時(shí)左右，24小時(shí)可以完全固化。

冬季氣溫低必須對(duì)加溫料和高溫料進(jìn)行加溫固化，加溫材料對(duì)工件緩慢加溫至110°-120°保溫3小時(shí)，高溫料對(duì)對(duì)工件緩慢加溫至140°-150°保溫3小時(shí)，即可完全固化；工件即可裝配投入生產(chǎn)。
